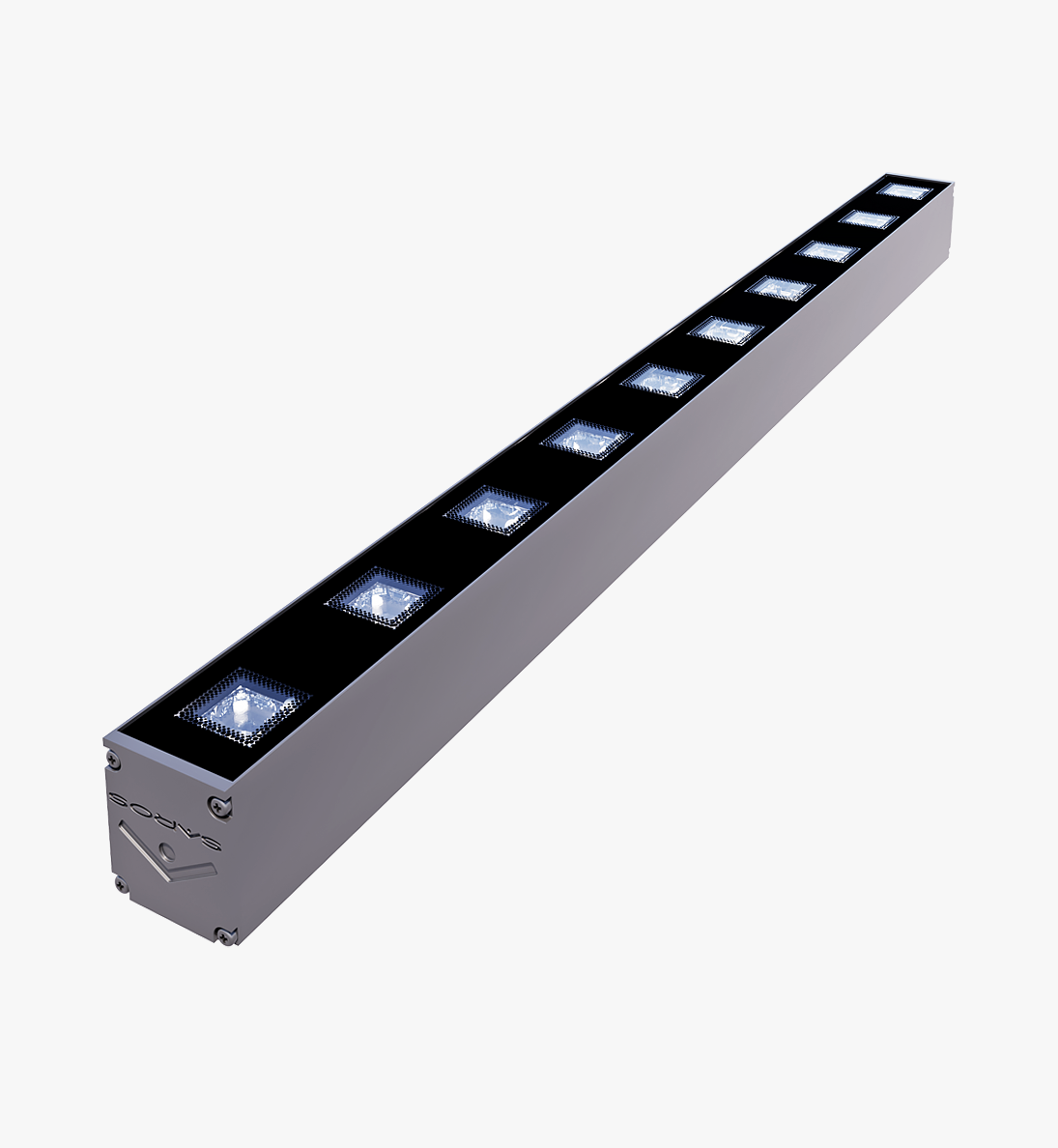

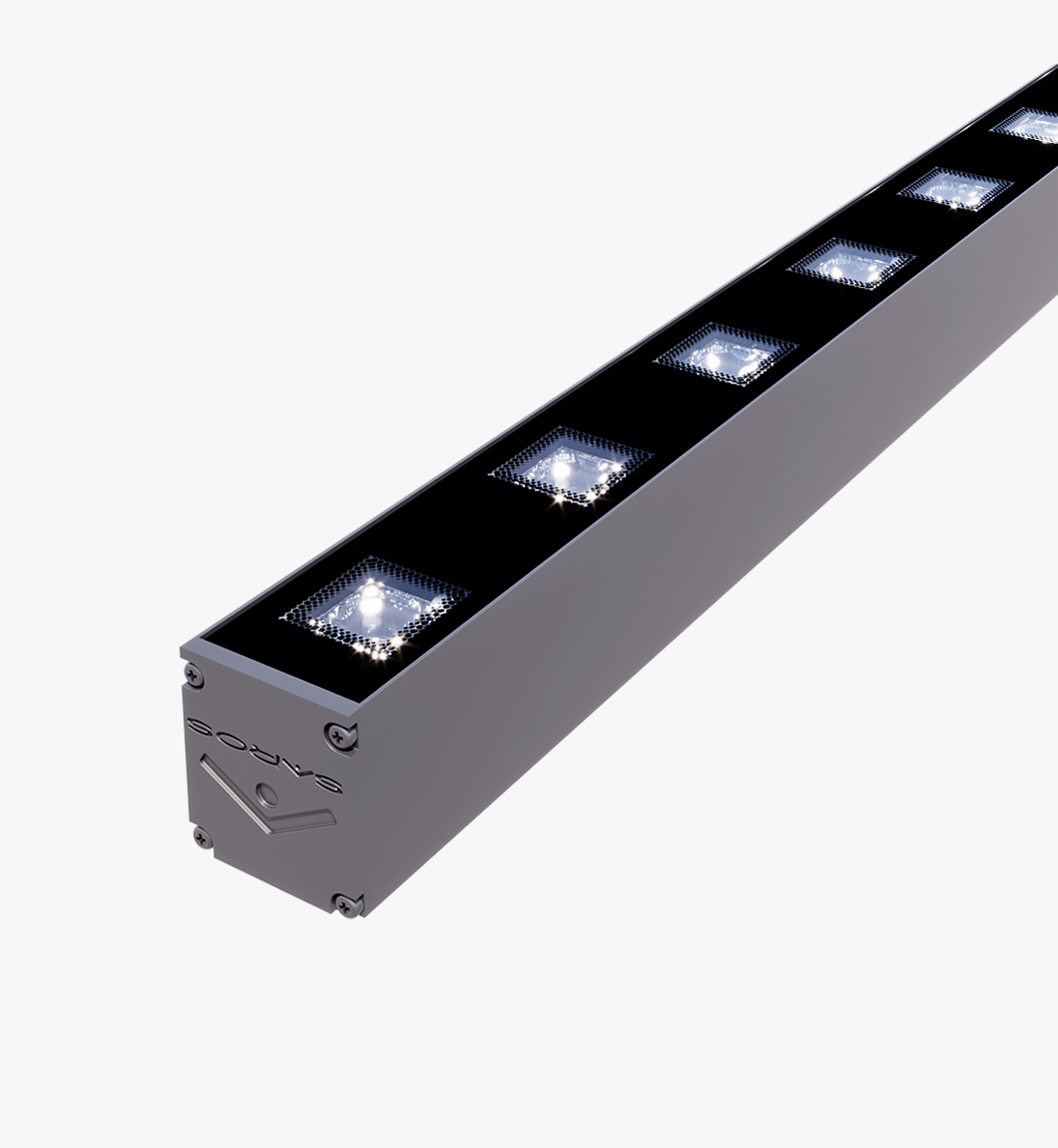

Светодиодный линейный фасадный светильник МидиЛайн

Светодиодный линейный фасадный светильник МидиЛайн для архитектурного и интерьерного освещения. Легко монтируется в линию для непрерывного освещения.
Производится в версиях с белыми, цветными, RGB и RGBW светодиодами.

Оставить заявку
  • ip67
  • Заземление
  • EAC
  • LED
  • Светильники, Фасадное освещение

Конструкция
Корпус светильника из экструдированного анодированного алюминия с окраской атмосферостойкими порошковыми материалами.
Защитное стекло – закаленное ударопрочное с шелкографией.
Тип 1 – светильник без сквозной проводки оснащен кабелем длиной 1 м и герметичным разъемом (клеммником) для подключения.
Тип 2 – светильник со сквозной проводкой оснащен двумя выводами кабеля длиной по 200 мм с одним герметичным разъемом для шлейфового подключения.
Шаг светодиодов:
MidiLine – 80 мм
MidiLine M - 50 мм
MidiLine RGB - 44 мм
MidiLine RGBW - 80 мм
Степень защиты - IP67.

Подключение
MidiLine - 220 В (источник питания в корпусе светильника)
MidiLine RGB и MidiLine RGBW - рабочее напряжение 24-48 В постоянного тока. Источник питания внешний, заказывается отдельно в зависимости от количества подключаемых светильников), DMX декодер встроенный в корпус.

Установка
С помощью стандартных кронштейнов Г-крон (заказываются отдельно)
При расстановке светильников со сквозной проводкой в конце цепочки всегда должен стоять светильник Тип 1, или необходимо устанавливать в конечный разъем специальные заглушки.

Источник света
Высокояркие светодиоды с различным цветом свечения.
3К – белый 3000К
4К – белый 4000К
А – желтый (593 нм)
R – красный (634 нм)
G – зеленый (521 нм)
B – синий (465 нм)
RGB - многоцветный (управление по протоколу DMX-512/RDM)
RGBW - многоцветный + белый (управление по протоколу DMX-512/RDM)

Вторичная оптика
Полимерные линзы с различными углами распределения света
S - узкая 8-12 градусов
M - средняя 30-32 градуса
W - широкая 42-46 градусов
WW - очень широкая 60 градусов
O - эллиптическая
OWAS - асимметричная для заливки фасадов

Окраска
в любой цвет из базовой палитры

Аксессуары
Специальные кронштейны (Г-крон) для установки изготовлены из нержавеющей стали, заказываются отдельно

Код
Макс.мощность, Вт
Световой поток, лм 4K
X, мм
Длина, мм
Вес, кг
MidiLine/1(2) 400
6
708
80
398
0,75
MidiLine/1(2) 800
11
1416
80
798
1,48
MidiLine/1(2) 1200
17
2124
80
1198
2,2



Код
Макс.мощность, Вт
X, мм
Длина, мм
Напряжение питания, В
Вес, кг
MidiLine/1 RGB 600
20
44
598
24-36
1,4
MidiLine/1 RGB 900
30
44
898
36-48
2,0
MidiLine/1 RGB 1200
40
44
1198
48
2,5



Код
Макс.мощность, Вт
X, мм
Длина, мм
Напряжение питания, В
Вес, кг
MidiLine/1 RGBW 400
13
44
398
24-36
0,75
MidiLine/1 RGBW 800
26
44
798
36-48
1,48
MidiLine/1 RGBW 1200
39
44
1198
48
2,2

*Световой поток в таблице указан для варианта 4000К (при заказе указывать цветовую температуру). Коды светодиодов: 3K – белый 3000К 4K – белый 4000К A - янтарный R - красный G - зеленый B – синий Коды вторичной оптики OWAS – заливающая асимметричная O – эллиптическая 40х15° S – узкая 8-12° M – средняя 25-30° W – широкая 40-45° WW – очень широкая 60-62° Код для заказа светильника состоит из кода изделия, кода цвета светодиодов, кода линзы, кода цвета корпуса, например: MidiLine /1(2) 1200 4K – OWAS – GR/MM

Здесь Вы можете найти BIM модель, 3D модель и чертеж изделия в формате DWG.
