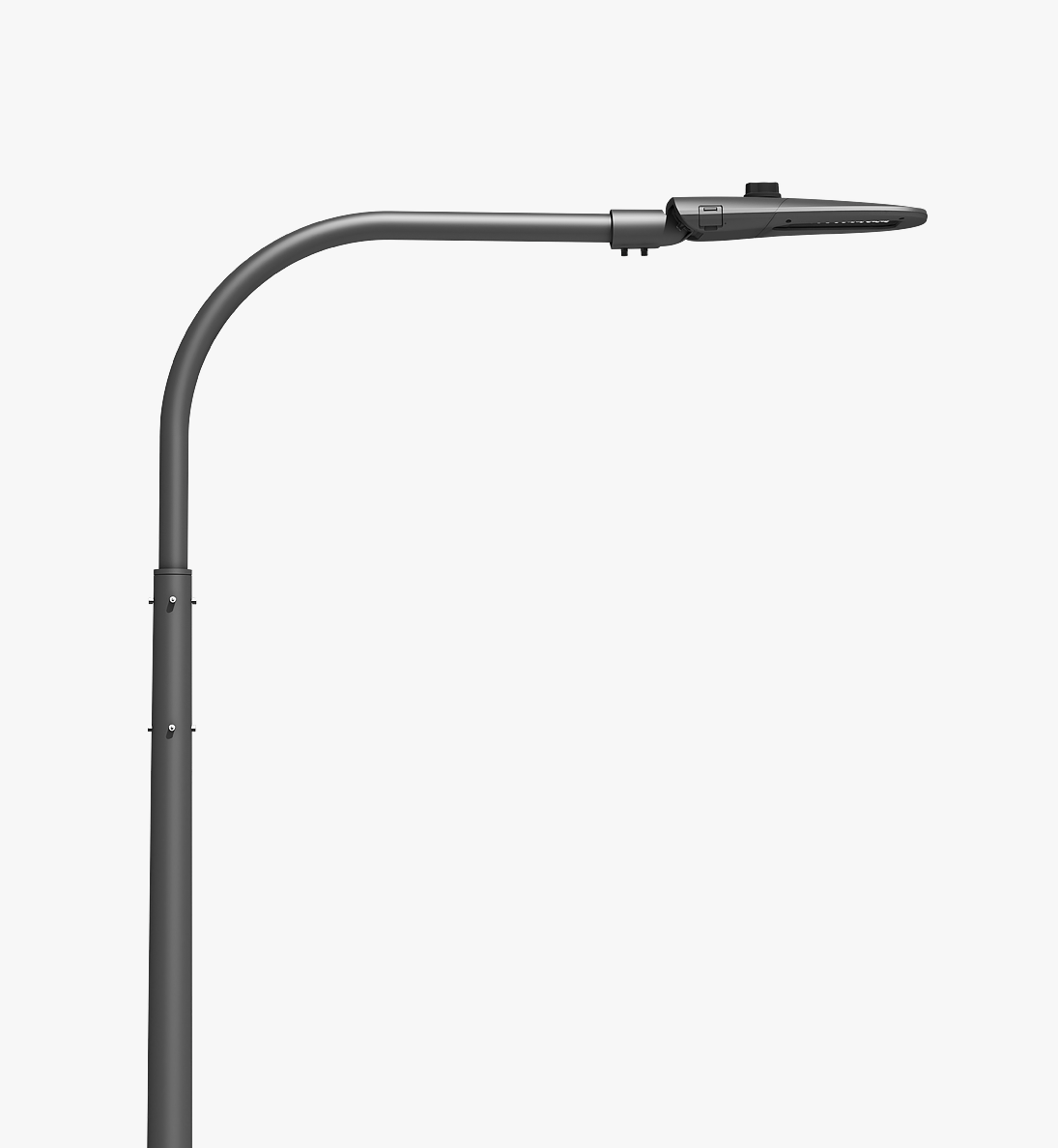

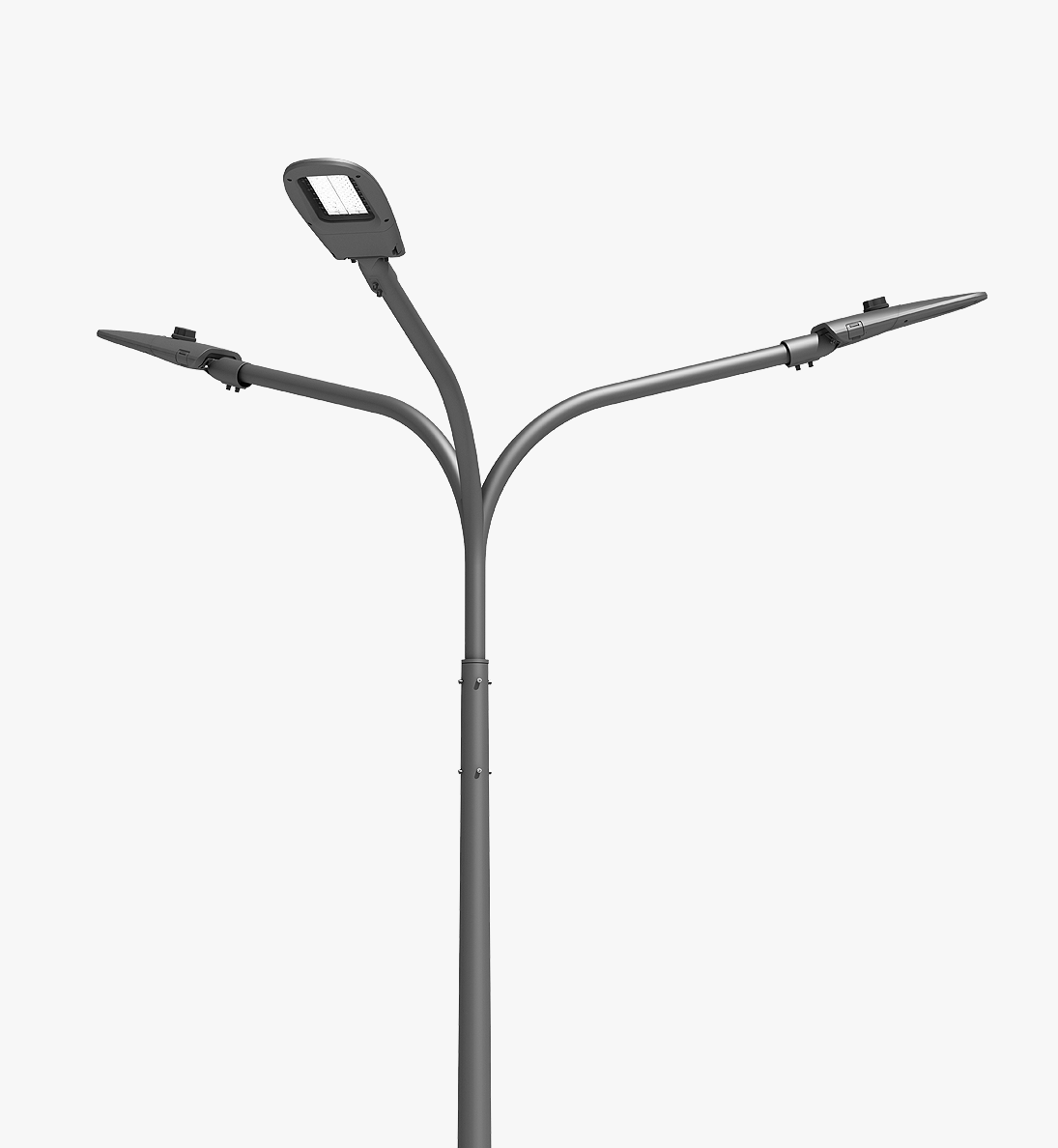

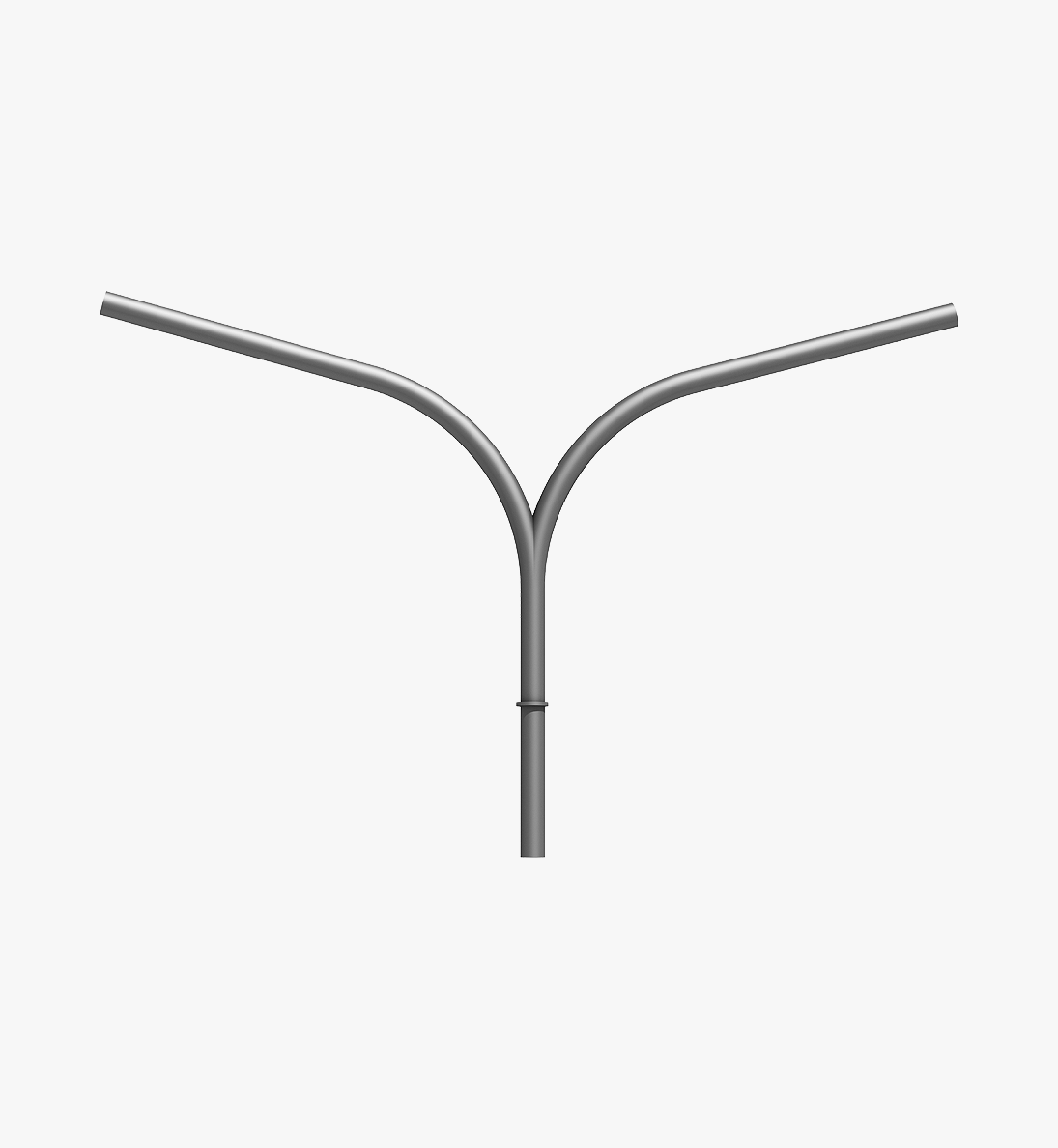

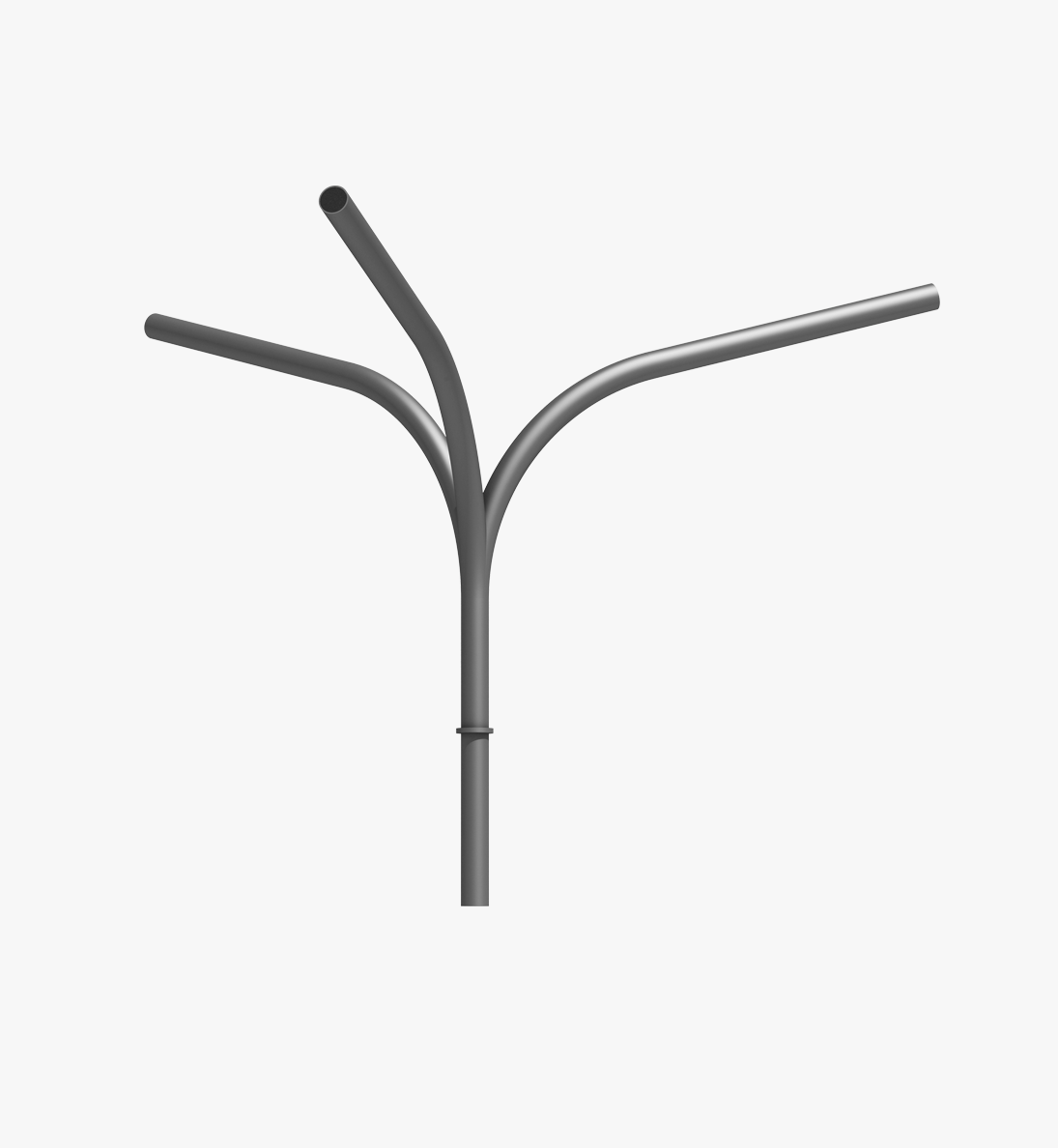

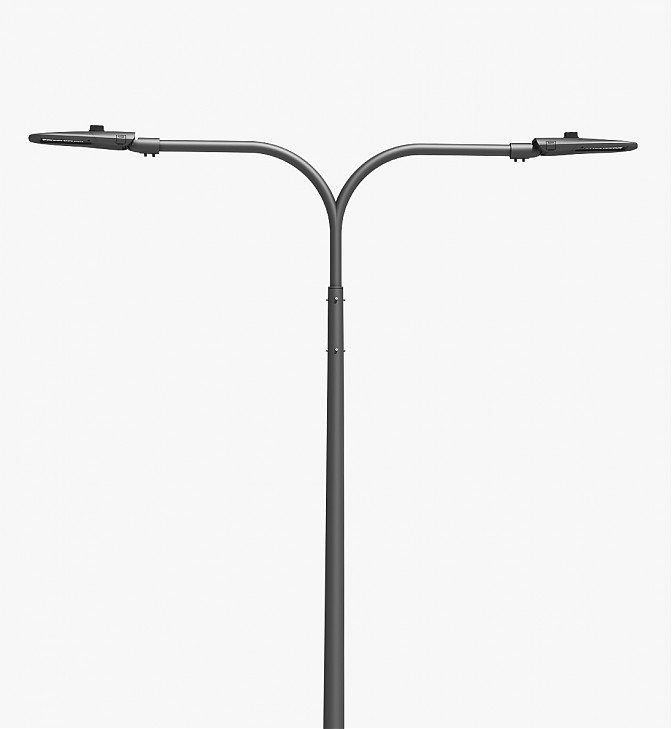

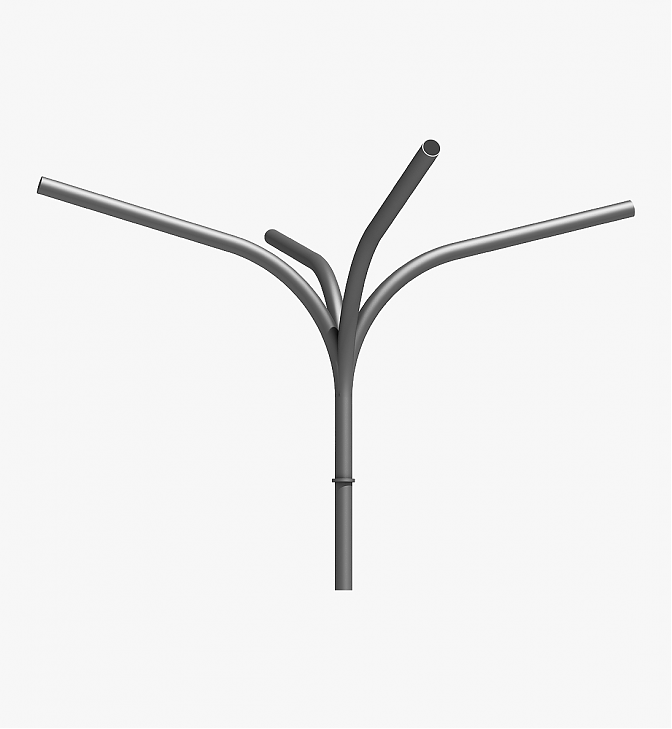

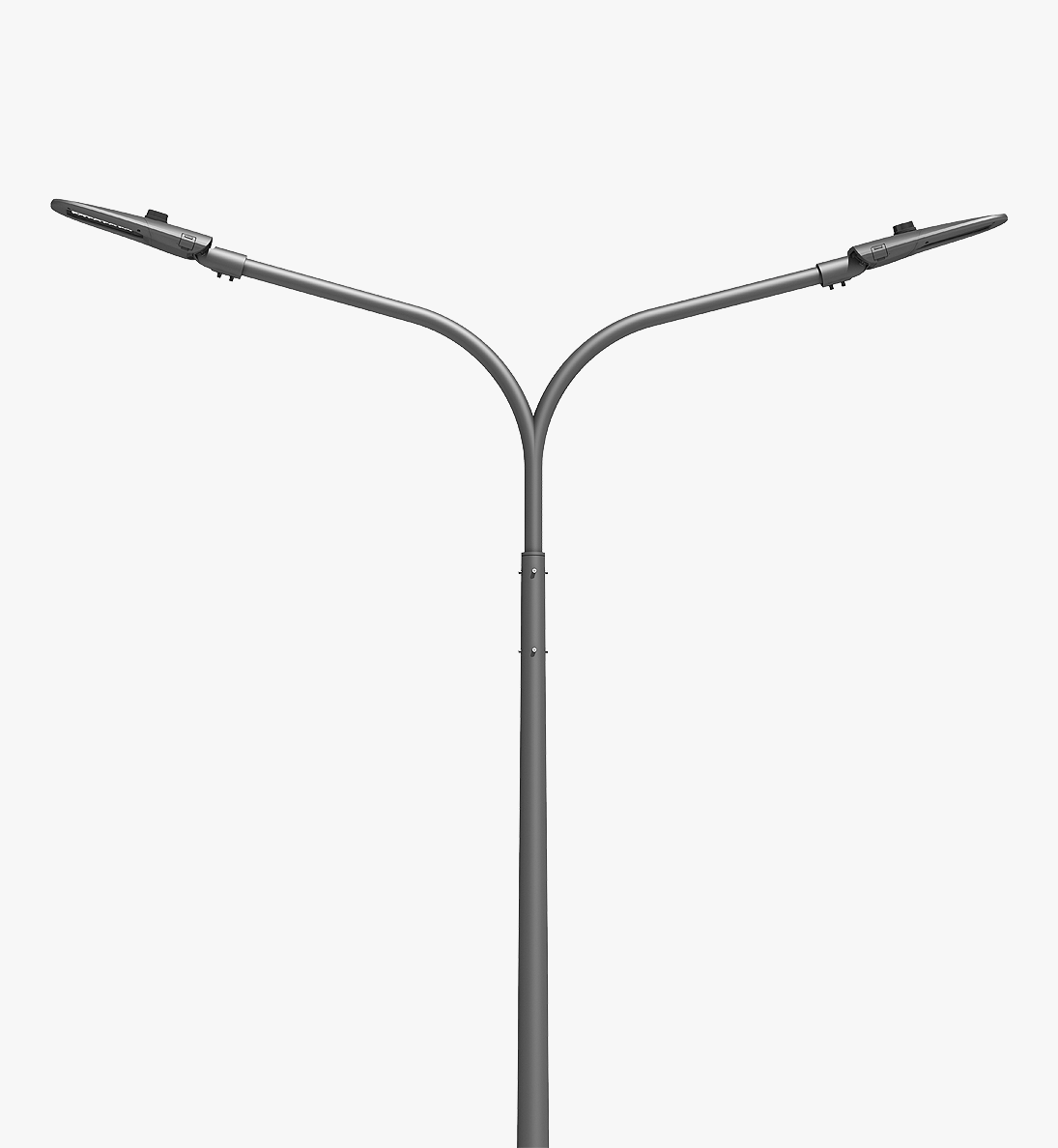

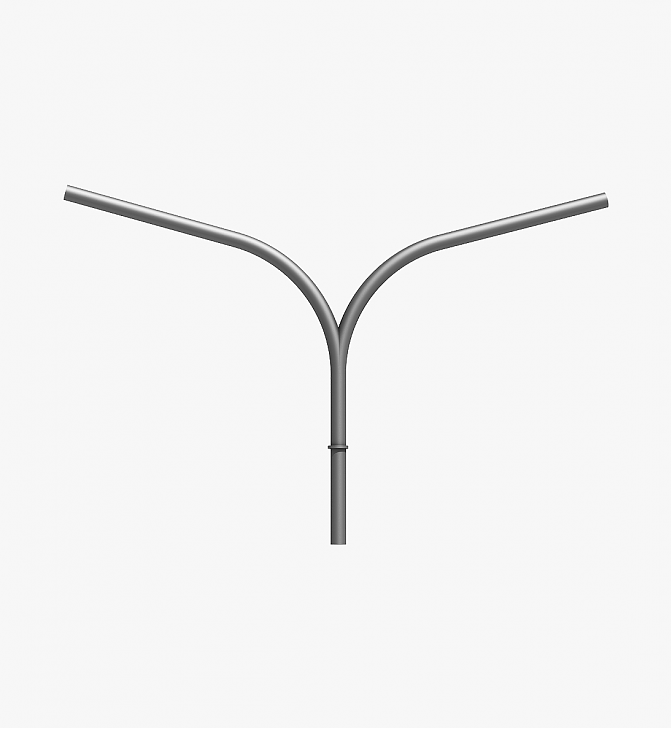

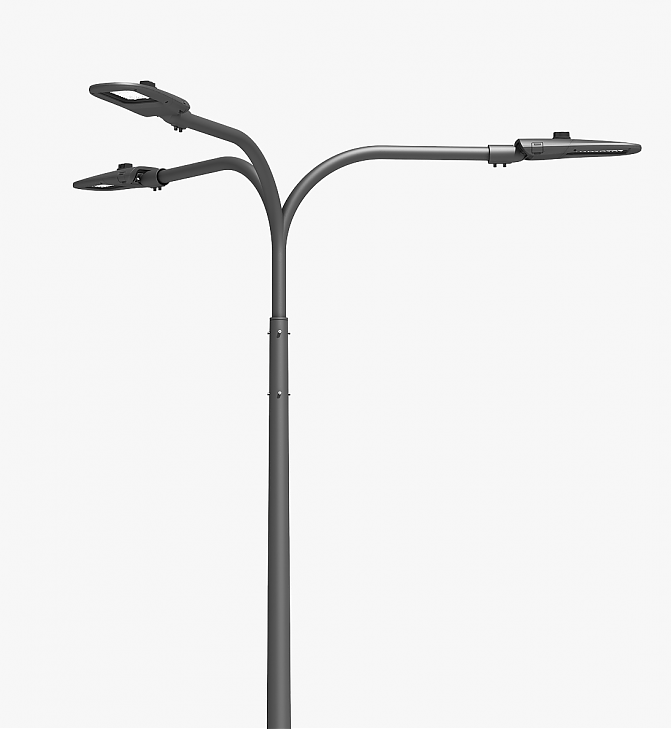

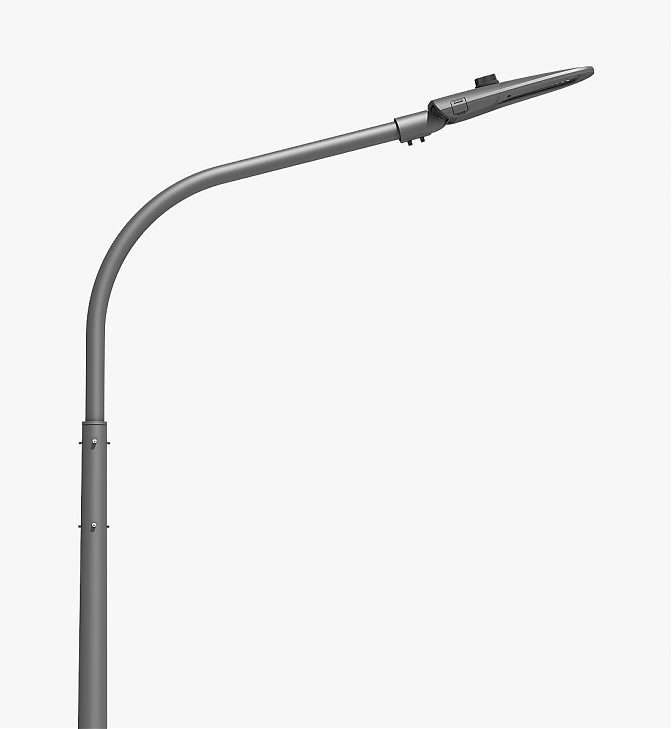

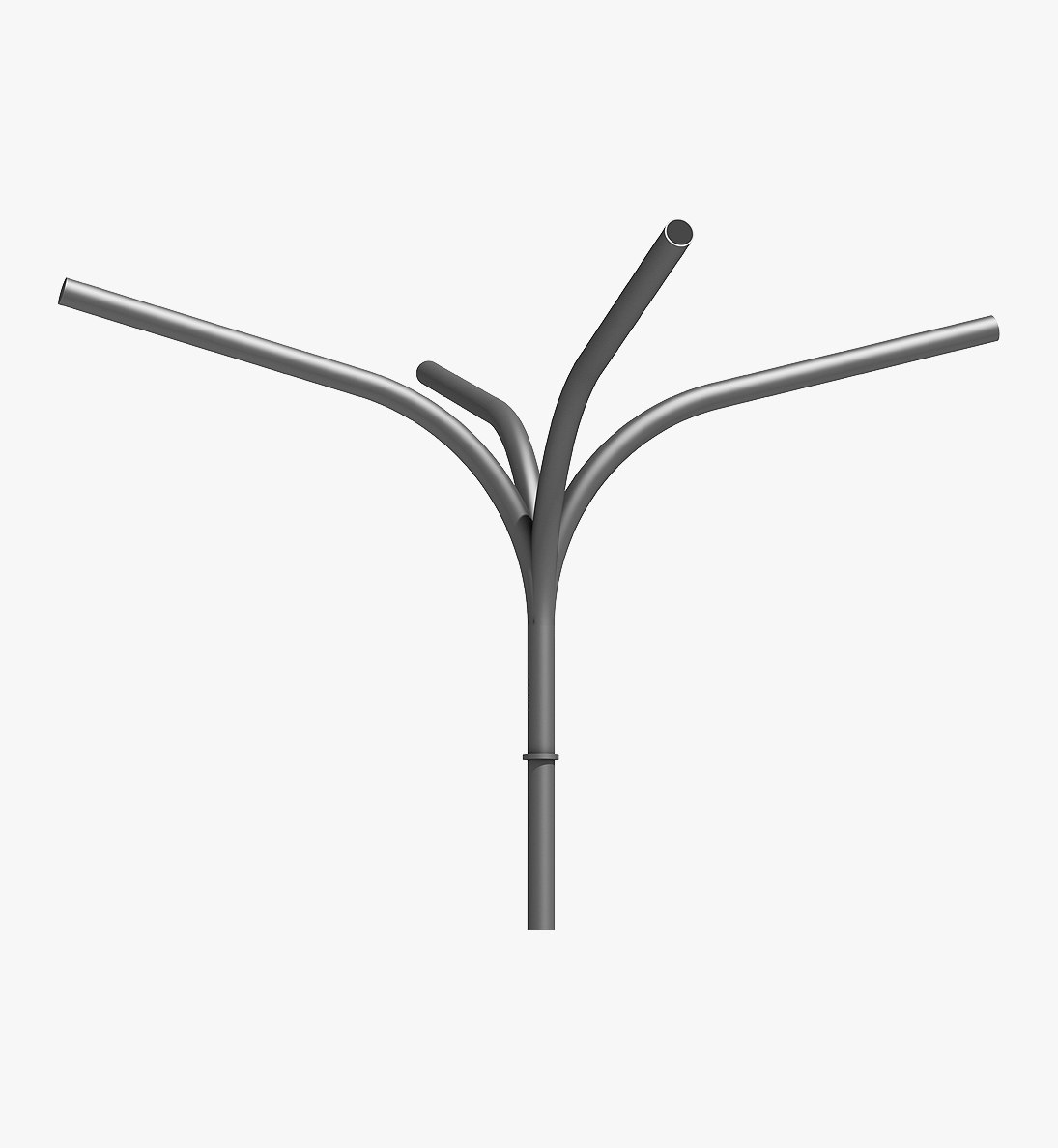

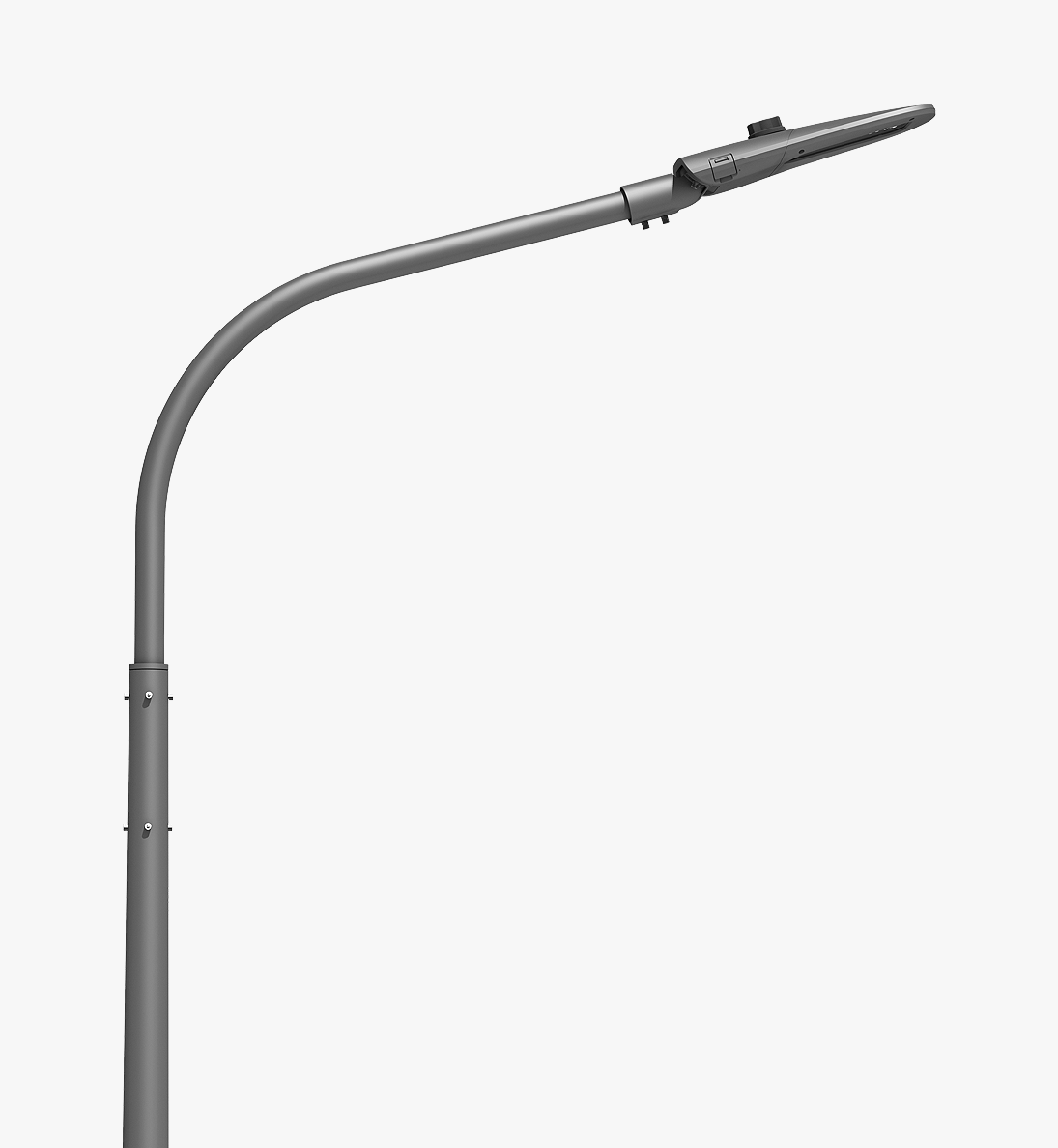

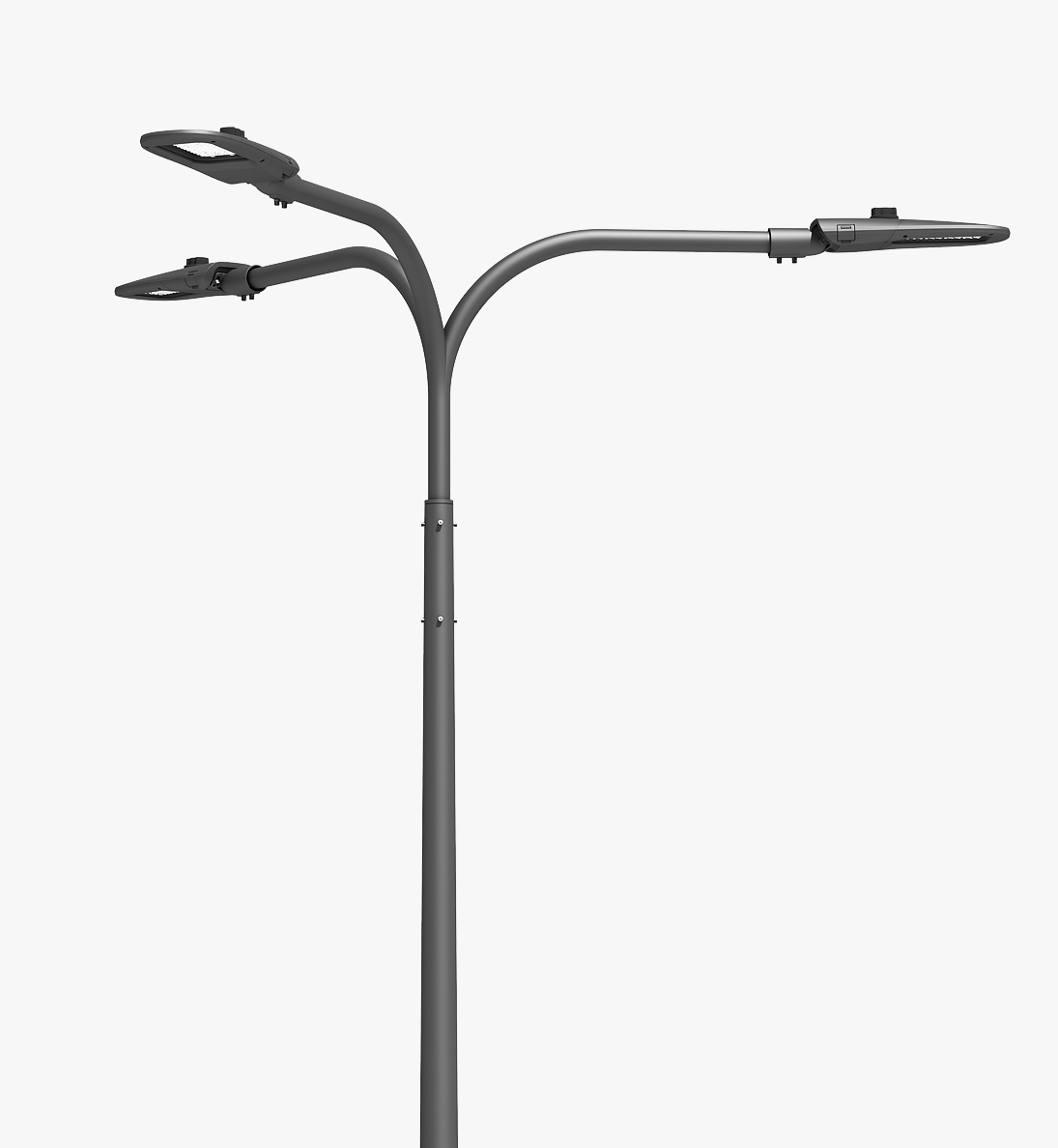

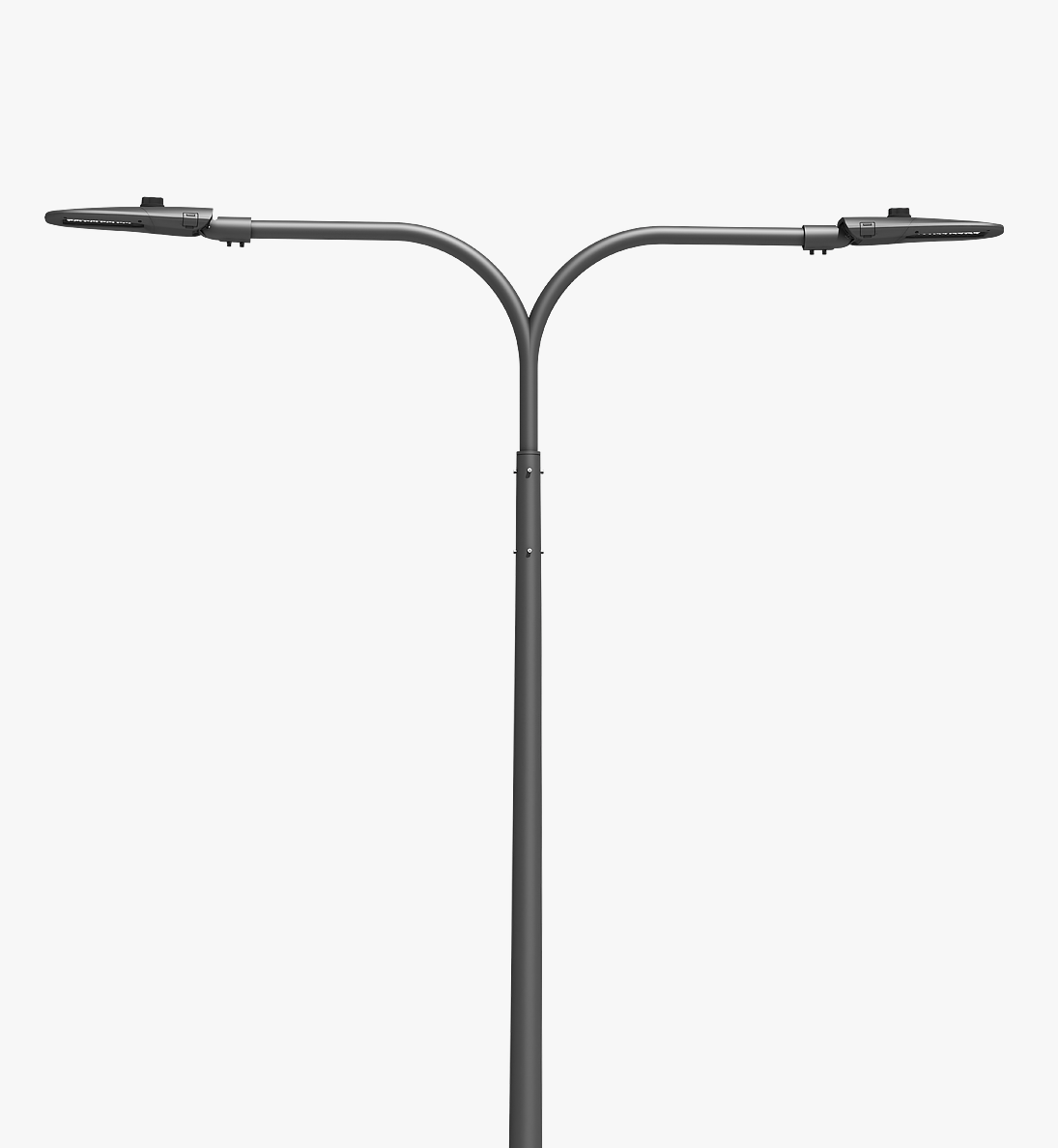

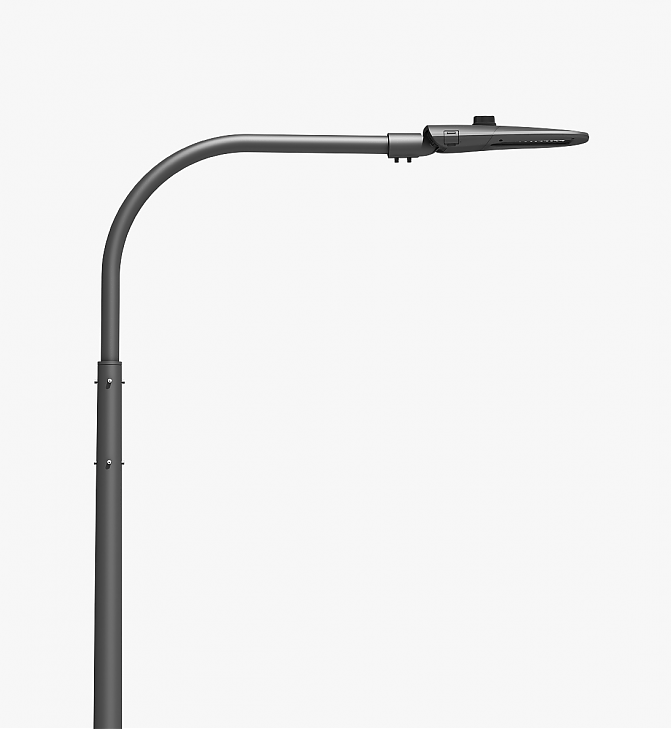

Кронштейны серии 1К предназначены для установки консольных светильников на опоры освещения и решения задач функционального освещения улиц, дорог, дворов, автомобильных парковок, индустральных парков и т.п.
Конструкция:
Кронштейн изготовлен из стали.
Антикоррозийное покрытие – горячее цинкование.
Окраска:
Кронштейн окрашен по порошковой технологии.
Цвет изделия выбирается из базовой палитры или из каталога цветов RAL.
Комплектация:
Консольные светильники заказываются отдельно.
Установка:
Монтируются на опоры серии НОК, НОКс, ОГК, ОГК-С с верхним диаметром до 75мм.
Кронштейны устанавливаются и фиксируются на верхнем торце опоры с помощью болтов.
Код
Кол-во приборов, шт
Масса, кг
Высота кронштейна,H, м
Вылет 1 кронштейна, L, м
Угол наклона, гр.
1К1-0.5-0.5-57-15
1
5,5
0,5
0,5
15
1К1-1.0-1.0-57-15
1
9,5
1,0
1,0
15
1K1-1.5-1.5-57-15
1
13,5
1,5
1,5
15
1K1-2.0-2.0-15
1
17,5
2,0
2,0
15
1K2-0.5-0.5-57-15
2
8,0
0,5
0,5
15
1K2-1.0-1.0-57-15
2
14,5
1,0
1,0
15
1K2-1.5-1.5-57-15
2
21,0
1,5
1,5
15
1K2-2.0-2.0-57-15
2
27,5
2,0
2,0
15
1K3-0.5-0.5-57-15
3
10,5
0,5
0,5
15
1K3-1.0-1.0-57-15
3
22,5
1,0
1,0
15
1K3-1.5-1.5-57-15
3
31,5
1,5
1,5
15
1K3-2.0-2.0-57-15
3
40,5
2,0
2,0
15
1K4-0.5-0.5-57-15
4
13,0
0,5
0,5
15
1K4-1.0-1.0-57-15
4
27,5
1,0
1,0
15
1K4-1.5-1.5-57-15
4
39,0
1,5
1,5
15
1K4-2.0-2.0-57-15
4
50,0
2,0
2,0
15
Код
Кол-во приборов, шт
Масса, кг
Высота кронштейна,H, м
Вылет 1 кронштейна, L, м
Угол наклона, гр.
1K1-0.5-0.5-57-0
1
5,5
0,5
0,5
0
1K1-1.0-1.0-57-0
1
10,0
1,0
1,0
0
1K1-1.5-1.5-57-0
1
14,5
1,5
1,5
0
1K1-2.0-2.0-57-0
1
19,0
2,0
2,0
0
1K2-0.5-0.5-57-0
2
8,0
0,5
0,5
0
1K2-1.0-1.0-57-0
2
15,0
1,0
1,0
0
1K2-1.5-1.5-57-0
2
22,0
1,5
1,5
0
1K2-2.0-2.0-57-0
2
29,0
2,0
2,0
0
1K3-0.5-0.5-57-0
3
10,5
0,5
0,5
0
1K3-1.0-1.0-57-0
3
22,5
1,0
1,0
0
1K3-1.5-1.5-57-0
3
31,5
1,5
1,5
0
1K3-2.0-2.0-57-0
3
40,5
2,0
2,0
0
1K4-0.5-0.5-57-0
4
13,0
0,5
0,5
0
1K4-1.0-1.0-57-0
4
28,0
1,0
1,0
0
1K4-1.5-1.5-57-0
4
39,5
1,5
1,5
0
1K4-2.0-2.0-57-0
4
51,0
2,0
2,0
0
Код для заказа состоит из кода изделия и кода цвета, например: 1К1-0,5-0,5-57-15-BLK/MR RAL 9005.
