Монтажная плата MP, MPE, МР3 для уличных опор и фонарей предназначена для удобства подключения опор освещения САРОС к электрическим сетям наружного освещения.
Оставить заявку
Код для заказа - MP
Монтажная плата предназначена для удобства подключения опор и систем освещения САРОС к электрическим сетям наружного освещения.
Вес - 1,6 кг.
На плате установлены:
- 3 клеммника для подключения проводов от 3-х фаз, максимальным сечением до 16 мм2
- 1 клеммник для подключения провода нейтрали, максимальным сечением до 16 мм2
- 1 клеммник для подключения провода заземления, максимальным сечением до 16 мм2
- 1 автоматический выключатель 10А (соединенный с клеммником одной из фаз) для подключения оборудования установленного на опоре (максимальной суммарной мощностью порядка 2 кВт).

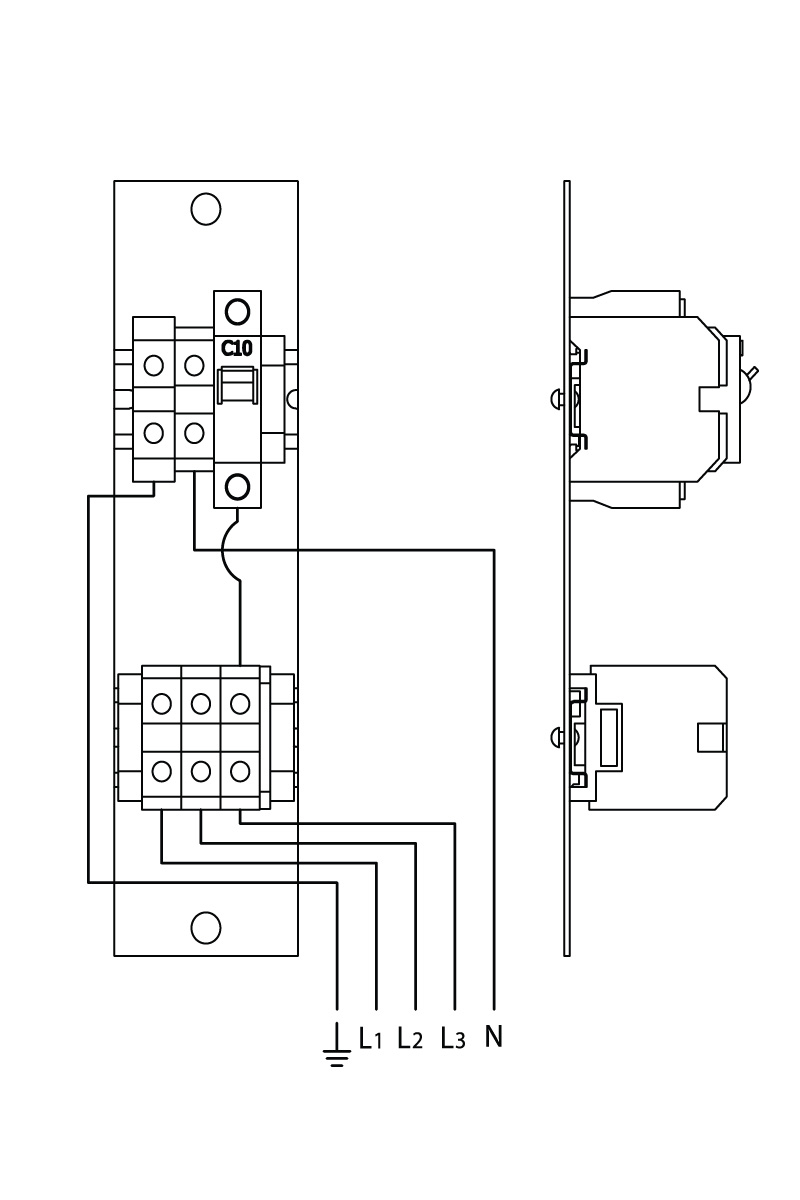

1 - планка с DIN-рейкой
2 - Выключать автоматический 10А
3 - Заглушка для клеммного зажима
4 - Зажим клеммный ИЭК ЗНИ-35 желто-зеленый
5 - Зажим клеммный ИЭК ЗНИ-35 серый
6 - Зажим клеммный ИЭК ЗНИ-35 синий
7 - Ограничитель на DIN-рейку
8 - Провод ПВ1х1,5 белый
Здесь Вы можете найти BIM модель, 3D модель и чертеж изделия в формате DWG.
