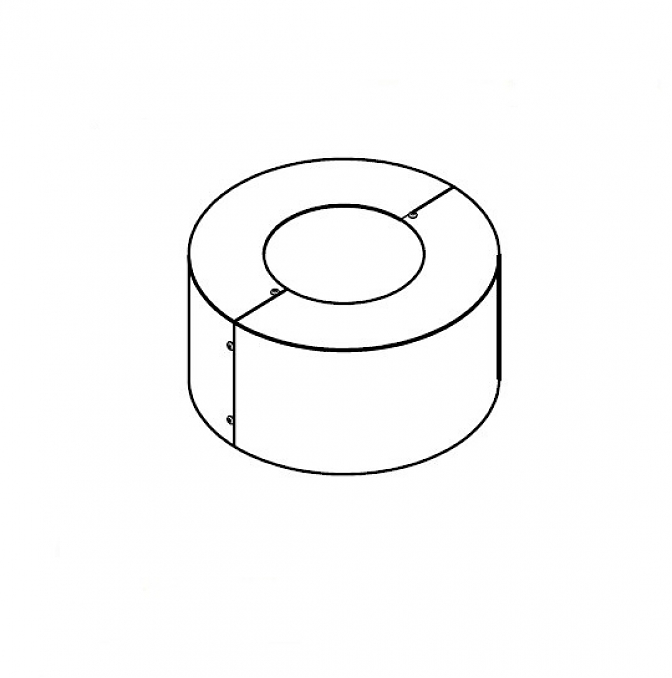

Декоративный фланец для конических опор FLD6

Фланец декоративный (ФЛД) для конических опор Проспект, Бульвар, Аллея, торшера Маяк Мини; ситемы освещения Стик.

Оставить заявку

ФЛД для конических опор изготавливаются в двух вариантах - круглые и квадратные.
По запросу данные ФЛД могут быть изготовлены с другими размерами для других опор, например Александрия.

Код для заказа имеет структуру:

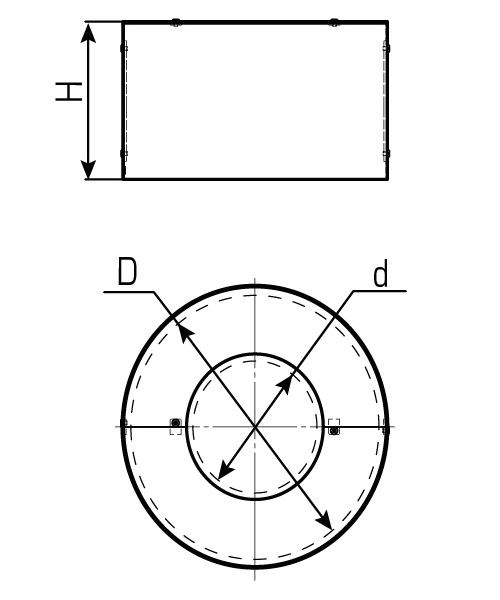

Код-d-D-H-код цвета, где к коду изделия FLD6 добавляются параметры:

d - нижний  диаметр конической опоры

D - наружный диаметр фланца конической опоры

H - высота фланца

Код цвета - из базовой палитры цветов окраски

Высота 80 или 200 мм зависит от высоты и конструкции опоры, в том числе от наличия косынок у фланца опор.

Например, код для заказа FLD6 для опоры Бульвар 2 высотой 4 м: FLD6-117-260-80-BLK-MR

Рекомендовано для опор Бульвар*

Код
d
D
H
FLD6
117
260
80
FLD6
124
260
80
FLD6
131
260
80
FLD6
138
260
80
FLD6
144
260
80
FLD6
151
260
80

Рекомендовано для опор Проспект*

Код
d
D
H
FLD6
145
340
80(200)
FLD6
151
340
80(200)
FLD6
165
340
80(200)
FLD6
172
340
80(200)

Рекомендовано для опор Аллея и Проспект выше 8 м*

Код
d
D
H
FLD6
154
340
200
FLD6
168
340
200
FLD6
182
340
200
FLD6
186
340
200
FLD6
194
340
200

Рекомендовано для торшера Маяк Мини*

Код
d
D
H
FLD6
110
208
32
* ФЛД могут применяться для других опор при совпадении размеров. При несовпадении нижнего диаметра опоры рекомендовано использовать ФЛД с ближайшим большим размером.

Здесь Вы можете найти BIM модель, 3D модель и чертеж изделия в формате DWG.
